Aşınmış bir debriyaj salma yatağı nasıl bir ses çıkarır?

Aşınmış Bir Debriyaj Rulmanı Aslında Nasıl Ses Çıkarır?

Yıpranmış debriyaj salma yatağı - ayrıca atma yatağı olarak da adlandırılır - çoğunlukla bir Özellikle debriyaj pedalına bastığınızda ortaya çıkan tiz gıcırtı, cıvıltı veya sürtünme sesi ve bıraktığınızda kaybolur. Pedal hareketi ile olan bu açma-kapama ilişkisi, kötü bir ayırma yatağını diğer aktarma organı seslerinden ayıran en net teşhis ipucudur. Bazı durumlarda, rulman gıcırdamanın ötesinde metal bileşenler arasında fiziksel temasa geçtiğinde ses sert, metalik bir sürtünmeye dönüşür. Ayağınız debriyaj pedalına dokunduğunuz anda karakterini değiştiren sürekli bir hırıltı veya gürleme duyarsanız, bunun en olası nedeni arızalı bir debriyaj salma yatağıdır.

Tam olarak ne duyduğunuzu ve ne zaman duyduğunuzu anlamak, sorunu aşınmış bir pilot yatağı, arızalı bir giriş mili yatağı veya hatta şanzıman vızıltısı olarak yanlış teşhis etmekten kurtarır. Bunların her biri farklı zamanlarda ve farklı koşullar altında gürültü üretir. Debriyaj yatağının gürültü imzası doğrudan pedalın çalıştırılmasına bağlıdır, bu da onu kulakla tanımlanması daha kolay bileşenlerden biri haline getirir.

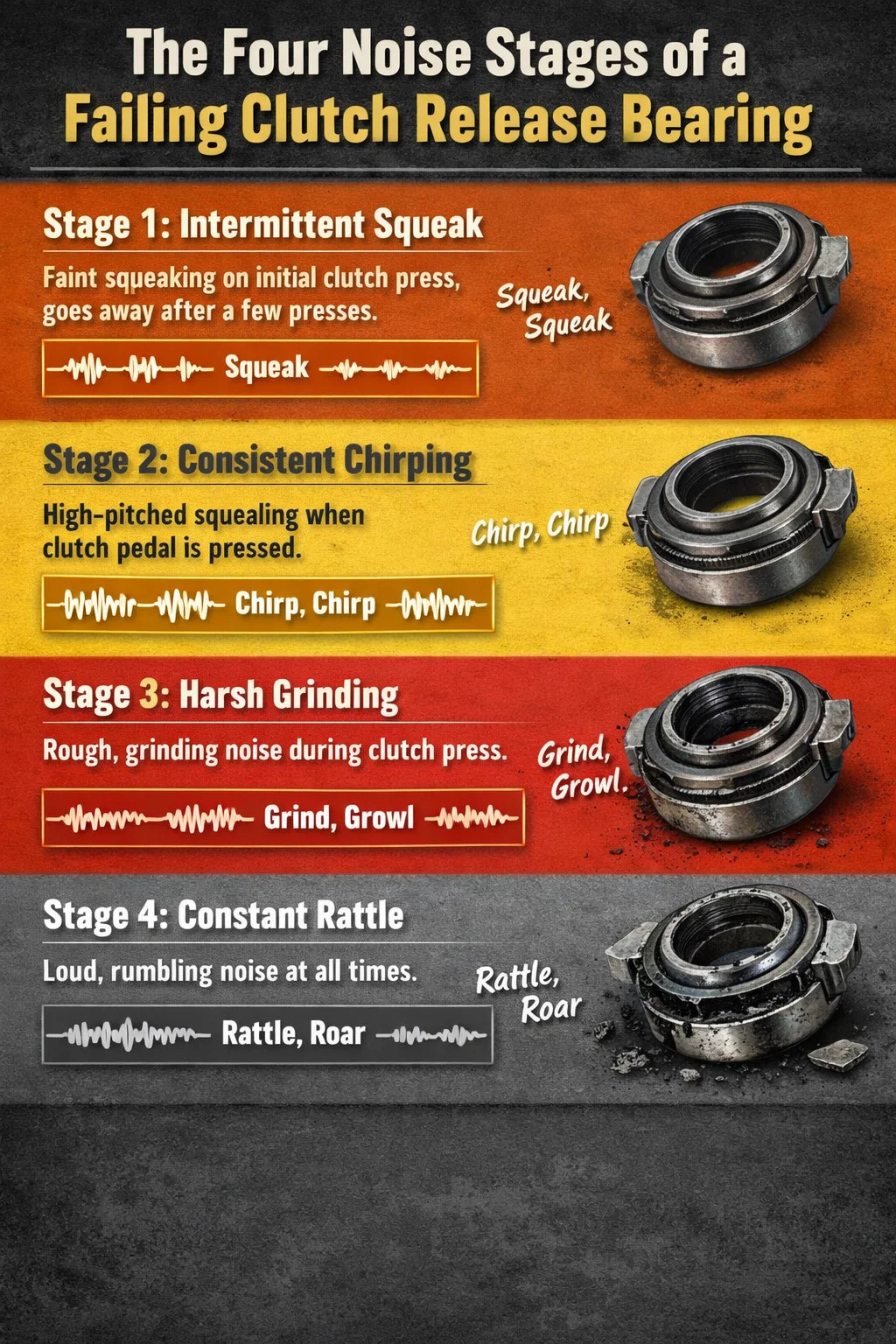

Arızalı Debriyaj Rulmanının Dört Farklı Gürültü Aşaması

Rulman aşınması nadiren birdenbire kendini belli eder. Bozulma, hafiften felakete doğru oldukça öngörülebilir bir yay izliyor ve her aşama farklı bir akustik imza üretiyor. Hangi aşamada olduğunuzu bilmek aciliyeti ölçmenize yardımcı olur.

Aşama 1 – Aralıklı Gıcırtı

En erken aşamada yatağın içindeki yağlama bozulmaya veya kurumaya başlıyor. Araç gece boyunca beklemede kaldıktan sonra yalnızca ilk debriyaj basımında hafif bir gıcırtı fark edebilirsiniz ve rulman ısındığında bu ses birkaç basışta kaybolur. Birçok sürücü bunu sabah yoğunlaşması veya soğuk iletim olarak görmezden geliyor. Göz ardı etmek kolaydır, ancak bu, sorunu çözmek için en ucuz ve en az aksayan zamandır; bu noktada rulman değişimi genellikle en az ikincil hasarı içerir.

Aşama 2 – Pedala Basıldığında Sürekli Cıvıldama veya Cıyaklama

Bu en sık bildirilen aşamadır. Gürültü artık tekrarlanabilir: debriyaj pedalına basın, gıcırtıyı duyun; pedalı bırakın, ses durur . Ses yüksek frekanslıdır ve bazen kuş cıvıltısı veya bisiklet freni sesi olarak tanımlanır. Dahili olarak yatağın bilya veya makara elemanları kuruyor ve kafes veya yataklar aşınma göstermeye başlıyor. Bu noktada rulman işlevseldir ancak bozulmaktadır. Tutarlı gürültü başladıktan sonra 3. aşamaya ilerleme hızlı bir şekilde gerçekleşebileceğinden çoğu tamirci bu aşamayı değiştirmeyi planlamak için pratik eşik olarak görür.

Aşama 3 - Sert Öğütme veya Hırlama

Yüksek perdeli gıcırtı, daha alçak, daha kaba bir sürtünme veya hırıltı sesine dönüşür. Bu, yatağın içindeki döner elemanların kırılmaya başladığını veya yatak yuvalarının gözle görülür biçimde çentiklendiğini gösterir. Metal-metal teması meydana geliyor. Bu aşamada, debriyaj pedalına basıldığında yatağın tutukluk yapma riski vardır. debriyaj çatalını devre dışı bir konumda kilitleyebilir ve sizi zor durumda bırakabilir. Debriyaj pedalından iletilen titreşim genellikle bu aşamada ortaya çıkar; ayağınızın altında hissettiğiniz bir darbe veya sertlik.

Aşama 4 – Pedal Konumuna Bakmaksızın Sürekli Gürültü

Rulman çevredeki bileşenlerle neredeyse sürekli temas halinde olacak noktaya kadar çöktüğünde, pedala basılsa da basılmasa da ses mevcut olmaya başlar. Bu aşamada yatak, baskı plakasına, debriyaj diskine ve hatta volana zarar verecek kadar kırılmış olabilir. Onarım maliyetleri burada keskin bir şekilde artıyor. Aşama 1 veya 2'de parça ve işçilik açısından 300 ila 500 ABD Doları tutarında bir maliyete sahip olabilecek bir iş, baskı plakası ve volanın yeniden kaplanması veya değiştirilmesi de hesaba katıldığında 1.200 ila 1.800 ABD Dolarını aşabilir.

Gürültünün Debriyaj Rulmanından Geldiği Nasıl Doğrulanır?

Düz şanzımanda benzer sesler üretebilen birkaç yatak (giriş mili yatağı, pilot yatağı veya burcu ve karşı mil yatakları) bulunduğundan, ayırma yatağının kötü olduğu sonucuna varmadan önce birkaç basit kontrol yapmakta fayda vardır.

Pedal Basın Testi

Aracı, motor çalışır durumda ve şanzıman boştayken park edin. Debriyaj pedalına yavaşça basın. Basmaya başladığınız anda bir gıcırtı veya sürtünme sesi başlıyorsa ve pedalı tamamen bıraktığınızda duruyorsa, birincil şüpheli debriyaj rulmanıdır. Gürültü, pedal hareketiyle tutarlı bir şekilde takip edilmelidir; daha fazla bastıkça daha yüksek, yatağın baskı plakası parmaklarıyla nasıl temas ettiğine bağlı olarak farklı pedal derinliklerinde ses perdesi potansiyel olarak farklı olacaktır.

Giriş Mili Rulmanı'ndan Ayırt Edilmesi

Yıpranmış input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Pilot Rulman veya Burçtan Ayırt Edilmesi

Pilot yatak (veya birçok araçtaki burç) volanın merkezinde bulunur ve şanzıman giriş milinin ucunu destekler. Aşınmış bir pilot rulman tipik olarak debriyaj kayma aşamasında, yani bir duraktan uzaklaşırken ve debriyaj kısmen devreye girdiğinde gürültü üretir. Ayrıca, motor çalışırken şanzıman boştayken, salma yatağının saf pedala basma imzasından farklı olarak bir gıcırtı veya sızlanma üretebilir.

Titreşimi Hissedin

Debriyaj pedalına yavaşça basarken elinizi hafifçe vites kolunun üzerine koyun. Arızalı bir ayırma yatağı sıklıkla aktarma organları boyunca, vites değiştiricide veya bazı araçlarda şanzıman tünelinin yakınındaki döşeme tahtasında hissedilebilen hafif bir titreşim veya pürüzlülük iletir. Bu dokunsal geri bildirim, pedala basıldığında duyulan tiz ses ile birleşerek, sıkı bir şekilde serbest bırakma yatağını işaret eder.

Debriyaj Ayırma Rulmanları Neden Aşınır?

Temel nedeni anlamak önemlidir çünkü bazı arıza türleri önlenebilir ve bunların ele alınması bir sonraki rulmanın ömrünü uzatır.

Ayağınızı Debriyaj Pedalına Dayanmak

Bu, erken rulman arızasının en yaygın nedenidir. Debriyaj pedalına uygulanan 5-10 lbs'lik çok hafif bir dinlenme basıncı bile, ayırma yatağının baskı plakası diyafram yay parmaklarına karşı dönmesini sağlar . Normal çalışmada, rulman yalnızca vites değiştirmek için gereken saniyenin çok küçük bir kısmı için yüklenir. Trafikte ayağını debriyaj pedalına koyan bir sürücü, saatte binlerce ek yüklü dönüş ekleyerek aşınmayı önemli ölçüde hızlandırabilir. Bu şekilde sürülen bir yatağın ömür boyu kilometresi 100.000 milden 30.000 milin altına düşebilir.

Yokuşlarda Debriyajla Sürüş

El frenini kullanmak yerine debriyaj kavramasını dengeleyerek bir aracı yokuşta sabit tutmak, ayırma yatağını sürekli yük altında ve debriyaj diskini sürekli kayma durumunda tutar. Yatağın aşınmasının ötesinde, bu aynı zamanda debriyaj diskini de parlatır ve volan yüzeyini çizer. Bu teknikle beş dakikalık yokuşta kalkış, düzinelerce normal sürüş kilometresiyle aynı aşınmayı yaratabilir.

Kirlenme ve Nem Girişi

Modern sızdırmaz rulmanlar önceden yağlanmıştır ve bakım gerektirmeden çalışacak şekilde tasarlanmıştır, ancak özellikle ıslak, çamurlu veya tozlu ortamlarda çalışan araçlarda contalar zamanla bozulur. Yatağa nem veya kum girdiğinde yağlayıcı bozulur ve aşındırıcı aşınma başlar. Arazide veya yoğun yol tuzu uygulamasının olduğu bölgelerde kullanılan araçlarda, temiz ve kuru koşullarda sürülen araçlara göre önemli ölçüde daha düşük kilometrelerde genellikle salma yatağı aşınması görülür.

Yanlış Hizalama ve Yanlış Kurulum

Giriş mili yatak tutucusu üzerinde tam olarak ortalanmayan bir salma yatağı veya dönme noktasında bükülmüş veya aşınmış bir debriyaj çatalı, yatağın eşit olmayan bir şekilde yüklenmesine neden olacaktır. Bu, rulmanın kaldıramayacağı bir yan yük durumu yaratarak rulman yatağının bir tarafında hızlı aşınmaya neden olur. Bu durumda gürültü imzası, düzensiz yüklemeyi yansıtan yumuşak bir gıcırtı yerine genellikle pedala basıldığında ritmik bir tik tak veya tıkırtı şeklindedir.

Değiştirmeye Gerek Olmadan Uzatılmış Hizmet Ömrü

Mükemmel sürüş tekniğinde bile ayırma yatağı aşınmaya neden olur. Çoğu üretici, debriyaj grubunun hizmet ömrünü şu aralıkta listeler: Araç ağırlığına, şanzıman tipine ve kullanım şekline bağlı olarak 80.000 ila 150.000 mil . Ağır kamyonlar ve çekme amaçlı kullanılan araçlar bu aralığın alt sınırına daha hızlı ulaşır. Birçok teknisyen, rulmana erişim işçiliği toplam iş maliyetinin çoğunu oluşturduğundan, debriyaj diski değiştirildiğinde ayırma rulmanının da değiştirilmesini önerir.

Gürültü Karşılaştırması: Debriyaj Rulmanı ve Diğer Yaygın Debriyaj Sesleri

Debriyaj alanından gelen her ses, salma yatağının arızalı olduğu anlamına gelmez. Aşağıdaki tablo, tanıyı daraltmaya yardımcı olmak için en yaygın gürültü kaynaklarını ve bunların özelliklerini karşılaştırmaktadır.

Aşınmış Debriyaj Rulmanına Eşlik Eden Diğer Belirtiler

Gürültü birincil göstergedir, ancak arızalı bir atma durumu sıklıkla diğer semptomların yanında ortaya çıkar ve bunlar birlikte ele alındığında teşhis için daha güçlü bir durum oluşturur.

• Debriyaj pedalı titreşimi: Debriyaj çatalı ve hidrolik veya kablo bağlantısı yoluyla titreşimleri yukarıya aktaran yatağın düzgün olmayan yüzeyinin neden olduğu, debriyaja basıldığında ayak altında darbe veya pürüzlülük.
• Artan pedal eforu: Rulman aşındıkça ve iç direnci arttıkça sürücünün pedala basarken üstesinden gelmesi gereken ek direnç oluşur. Değişim kademelidir ve bakımı yeni yapılmış bir debriyajla karşılaştırıldığında gözden kaçırılması kolaydır.
• Vitesleri devreye alma veya devreden çıkarma zorluğu: İleri aşamalarda, tutukluk yapmaya başlayan veya debriyaj çatalının sıkışmasına neden olan bir yatak, debriyajın tam olarak ayrılmamasına yol açarak vites değiştirmeyi sert veya zor hale getirebilir.
• Debriyaj kayması: Kayma çoğunlukla aşınmış bir debriyaj diski belirtisi olsa da, sıkışmış veya çökmüş bir yatak, baskı plakasının debriyaj diskini tamamen sıkıştırmasını engelleyerek yük altında kaymaya neden olabilir.
• Görünür yatak malzemesi veya metalik parçacıklar: Muayene kapağı olan araçlarda veya debriyaj değişimi sırasında tezgah üzerinde teknisyenler bazen yatak malzemesinin bozulmasıyla tutarlı olarak kampanada parlak metalik döküntüler gözlemlerler.

Gürültülü Debriyaj Rulmanı ile Ne Kadar Süre Sürüş Yapabilirsiniz?

Bu tamamen rulmanın hangi aşamaya ulaştığına bağlıdır. Aşama 1'de (aralıklı soğuk gıcırtı) veya erken aşama 2'de (pedala basıldığında tutarlı gıcırtı var ancak başka semptom yok), birçok sürücü onarım ayarlarken araçlarını haftalarca, hatta birkaç ay boyunca güvenli bir şekilde kullanmaya devam ediyor. Rulman işlevsel kaldığı ve gürültü ilerlemediği sürece risk yönetilebilir.

Taşlama başladıktan sonra (3. aşama) sürüşe devam edilmesi anlamlı bir arıza riski taşır. Debriyaj pedalına basıldığında tutukluk yapan bir yatak, potansiyel olarak debriyaj mekanizmasını devre dışı konumda kilitleyebilir ve vitese geçmenizi engelleyebilir. En kötü durumda, çökmüş bir yatak, volanı ve baskı plakası yüzeyini çizen çan yuvasının içine döküntü saçar ve aksi takdirde basit bir yatak ve debriyaj diski değişimine birkaç yüz dolar ekler.

Birçok deneyimli tamirci tarafından kullanılan pratik bir talimat: Debriyaja her bastığınızda ses mevcutsa ve iki haftadan uzun süredir devam ediyorsa, derhal onarım randevusu alın. Eğer gürültü bir kez bile gıcırtıdan eziyete dönüştüyse, bunu acil olarak değerlendirin.

Değiştirme Süreci Neleri İçerir?

Debriyaj salma yatağının değiştirilmesi, debriyaj grubuna erişmek için şanzımanın çıkarılmasını gerektirir. İşin işçilik maliyetini taşımasının nedeni budur; yatağın kendisi ucuz bir bileşendir ve çoğu binek araç için genellikle 20 ila 80 dolar arasında fiyatlandırılır, ancak önden motorlu, arkadan çekişli bir araçta şanzımanın çıkarılması genellikle 3-5 saatlik işçilik gerektirir. Önden çekişli transaksın sökülmesi, aracın düzenine ve erişilebilirliğine bağlı olarak 4 ila 8 saat arasında değişebilir.

Yatağa erişim için tüm bu emeğin gerekli olması nedeniyle, debriyaj kitinin tamamının aynı anda değiştirilmesi standart bir uygulamadır ve mali açıdan mantıklıdır. Bir debriyaj kiti diski, baskı plakasını ve ayırma yatağını ve bazen de yeni bir pilot yatağı veya burcu içerir. Sadece rulmana kıyasla komple bir kit için artan parça maliyeti genellikle 100 ila 300 $ arasındadır; bu, debriyaj diskinin bir yıl sonra arızalanması durumunda ikinci bir sökme için gerekli olacak ek işçiliğin çok küçük bir kısmıdır.

Bu sırada volanın durumu da kontrol edilmelidir. Isı çatlakları, sert noktalar (parlak mavi tonlu dairesel lekeler) veya yaklaşık 0,030 inçten daha derin oyuklar gösteren volanın yüzeyi yeniden kaplanmalı veya değiştirilmelidir Aşınmış veya çentikli bir volan, yeni debriyaj diskindeki aşınmayı hızlandıracağından ve servisten hemen sonra bile debriyajın takırdamasına veya sarsılmasına neden olabilir.

Araç Kategorisine Göre Tipik Maliyet Aralıkları

• Ekonomik ve kompakt otomobiller (örneğin, Honda Civic, VW Golf, Toyota Corolla): Bağımsız bir mağazadaki işçilik de dahil olmak üzere eksiksiz bir debriyaj kiti için 450 ila 900 ABD Doları.
• Performans ve spor arabaları (örneğin, Subaru WRX, Ford Mustang, Chevrolet Camaro): Parça spesifikasyonuna ve iletim türüne bağlı olarak 700 ila 1.400 ABD Doları.
• Hafif kamyonlar ve SUV'lar (örneğin Toyota Tacoma, Ford Ranger): 600-1.200 ABD Doları, dört tekerlekten çekişli araçlarda bazı durumlarda ek transfer kutusu bağlantısının kesilmesi gerekir.
• Karmaşık transaks düzenlemelerine sahip Avrupa araçları (örneğin, BMW M serisi, manuel şanzımanlı Porsche 911): Daha yüksek parça maliyetleri ve uzayan işçilik süreleri nedeniyle 1.200-2.500 ABD Doları.

Erken Debriyaj Rulmanı Arızasını Önleme

İyi sürüş alışkanlıkları, fırlatma yatağı için en etkili bakım şeklidir. Rulman, normal vites değişimleriyle birlikte gelen kısa süreli, döngüsel yüklemeyi kaldıracak şekilde tasarlanmıştır. Bu yükleme sürekli veya aşırı hale geldiğinde sorunlar ortaya çıkar.

1. Vites değiştirme aralarında sol ayağınızı debriyaj pedalından uzak tutun. Debriyaj pedalının solundaki ölü pedalın (ayak dayanağı) üzerine koyun. Binlerce mil boyunca katlanan birkaç poundluk dinlenme basıncı bile, yük altında önemli miktarda taşıma süresine katkıda bulunur.
2. Yokuşlarda debriyajı değil el frenini kullanın. Yokuşta trafik ışıklarında beklerken, debriyaj kaydırmalı konum yerine el frenini çekin.
3. Vites değişimlerini kararlı bir şekilde tamamlayın. Yavaş, kararsız kavrama kavraması, yatağın vites değiştirme döngüsü başına daha uzun süre yüklü kalmasını sağlar. Pürüzsüz ve makul derecede hızlı pedal hareketi yatağın ömrünü uzatır.
4. Herhangi bir debriyaj servisi sırasında debriyaj çatalını ve pivotunu kontrol edin. Yıpranmış pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Debriyaj hidrolik sızıntılarını derhal giderin. Sıvı sızdıran bir debriyaj ana veya yardımcı silindiri, debriyaj diskini kirletebilir ve modern araçlarda yaygın olarak kullanılan hidrolik ayırmalı yatak sistemlerinde, yatak grubunun çalışmasını ve ömrünü etkileyebilir.

Eş Merkezli Yardımcı Silindirler ve Geleneksel Çatalla Çalıştırılan Rulmanlar

1990'ların sonlarından itibaren üretilen birçok aracın, geleneksel harici yardımcı silindir ve debriyaj çatalı düzeni yerine eşmerkezli yardımcı silindir (CSC) kullandığını belirtmekte fayda var. Bir CSC sisteminde, hidrolik yardımcı silindir, çan yuvasının içine doğrudan giriş milinin çevresine monte edilir ve ayırma yatağı, tek bir grup halinde üniteye entegre edilir.

Arızalı bir CSC rulmanından kaynaklanan gürültü özellikleri, geleneksel fırlatma rulmanınınkilerle temelde aynıdır (pedala basıldığında gıcırtı veya gıcırtı) ancak teşhis ve onarım farklıdır. Bir CSC, hidrolik bileşenlerinden ayrı olarak değiştirilemez ; ünitenin tamamı komple olarak değiştirilmelidir. Bir CSC ünitesinin maliyeti genellikle parçanın kendisi için 80 ila 250 ABD Doları arasındadır; bağımsız bir rulmandan daha pahalıdır ancak bileşenin birleşik yapısı göz önüne alındığında yine de makuldür. CSC arızasının belirtileri arasında, yatak gürültüsüne ek olarak debriyaj diskinin kirlenmesine neden olabilecek, çan yuvasına debriyaj sıvısı sızıntısı da yer alır.

Özet: Hatırlanması Gereken Temel Gerçekler

• Yıpranmış clutch release bearing primarily produces a Debriyaj pedalına basıldığında mevcut olan ve bırakıldığında kaybolan gıcırtı, cıvıltı veya sürtünme sesi.
• Ters desen (pedal yukarıdayken ses, basıldığında sessiz) serbest bırakma yatağını değil, giriş mili yatağını işaret eder.
• Arıza dört aşamadan geçer: aralıklı gıcırtı, tutarlı gıcırtı, sürtünme ve pedal konumundan bağımsız olarak sürekli gürültü.
• Erken arızanın en yaygın nedeni, yatağın yük altında sürekli dönmesini sağlayan ayağın debriyaj pedalına basılmasıdır.
• Şanzıman çalışmıyorken yalnızca yatağın değiştirilmesi ekonomiklik açısından kötüdür; tam bir debriyaj kiti çok daha fazla maliyete sahiptir ve disk veya baskı plakasının ikinci kez sökülmesini önler.
• Sürtünme sesi ortaya çıktığında onarımı acil olarak değerlendirin. Sürüşe devam edilmesi tutukluk, şanzıman giriş mili hasarı ve artan onarım maliyetlerine yol açma riski taşır.
